镗床图片-镗床和钻床有什么区别?

镗床和钻床有什么区别?

镗床与铣床的工作原理和性质相似。刀具的旋转是主运动,工件的移动是进给运动。

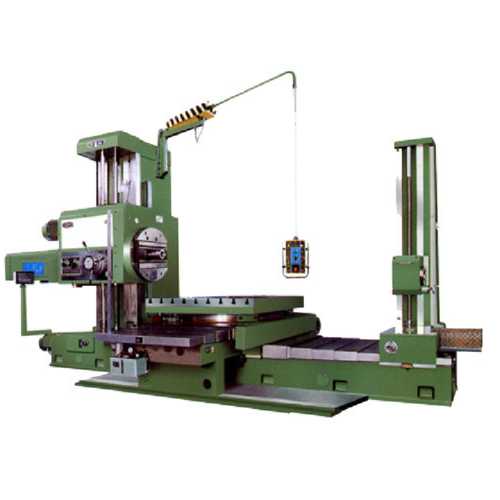

镗床图片-镗床和钻床有什么区别?
(图片来源网络,侵删)

镗床多用于加工较长的通孔,大直径台阶孔,大型箱体零件上不同位置的孔等。

由于镗床的刀盘和镗杆刚性较高,因此加工出的孔的直线度,圆柱度和位置度等都很高。

铣床也可以进行镗孔,但加工范围较小,精度也较低。铣床多用于平面,成型面,槽等加工。

摇臂钻是效率很高的孔加工机床,由于它的主轴可以在加工范围内快速的任意移动,而工件固定。因此加工大型箱体零件上的不同位置的孔,螺孔等,效率很高。

镗床和钻床都是孔加工机床,但镗床用的是镗刀,在原有孔的基础上再做扩大加工。工件是由卡盘带动做旋转,镗刀不转动。

钻床是在工件的平面上找好定位后,根据图纸要求选择合适的钻头进行钻孔。

孔的大小是由钻头大小决定的,工件固定不动,钻头做旋转运动,通过钻头的上下运动将工件加工成图纸要求的大小和深度。

镗床与铣床有哪些区别呢?

镗床一般都是加工工件的面和孔。镗床加工的活比较大。如车床的床头箱,箱体的平面,和箱体上的孔,比较大的工件的多孔(保同心),镗床多用镗杆,浮动镗刀,定经镗刀,大钻头等。

铣床一般加工齿轮,齿条,可以铣平面,铣键槽,镗孔,划平面等。多用棒铣刀,锯片刀,三面刃刀等,使用分度盘。镗床和铣床加工的活有相同点也有不同点,适活而选择机床。

镗床与铣床的工作原理和性质相似。刀具的旋转是主运动,工件的移动是进给运动。镗床多用于加工较长的通孔,大直径台阶孔,大型箱体零件上不同位置的孔等。

由于镗床的刀盘和镗杆刚性较高,因此加工出的孔的直线度,圆柱度和位置度等都很高。

铣床也可以进行镗孔,但加工范围较小,精度也较低。铣床多用于平面,成型面,槽等加工。

摇臂钻是效率很高的孔加工机床,由于它的主轴可以在加工范围内快速的任意移动,而工件固定。因此加工大型箱体零件上的不同位置的孔,螺孔等,效率很高。

镗床的所有结构?

卧式镗床结构组成:主轴水平布置、主轴箱能沿前立柱导轨垂直移动的镗床。

使用卧式镗床加工时,刀具装在主轴、镗杆或平旋盘上,通过主轴箱可获得需要的各种转速和进给量,同时可随着主轴箱沿前立柱的导轨上下移动。工件安装在工作台上,工作台可随下滑座和上滑座作纵横向移动,还可绕上滑座的圆导轨回转至所需要的角度,以适应各种加工情况。当镗杆较长时,可用后立柱上的尾架来支承其一端,以增加刚度。为了加工大孔距工件或长箱体,有的卧式镗床把工作台横向行程加大两倍左右,用加大床身主导轨宽度和带辅助导轨的方法增加下滑座刚度。
